随着云计算和移动应用的广泛深入,企业通过Web和云计算基础架构越来越多的使用外部的应用,BYOD、数据中心威胁防御、信息安全管理等已经成了业界关注的热点话题。新的IT技术的使用提升了工作效率,带来了更多的商业机会,与此同时开放和互联互通的信息系统也正面临着前所未有的安全挑战。
一切都可能成为攻击目标——信息是一种资产,包括用户的应用数据、网络平台、计算机硬件和软件、提供的服务、关键人员和文档等,在今天它们全都可能成为攻击的目标;安全威胁来源于多个方面,可能是合作伙伴、互联网、甚至是内部员工;黑客的攻击手段越来越丰富,技术门槛越来越低;操作系统和应用系统的开放性和复杂度提升了安全风险。任何安全问题,都将直接影响用户的业务。

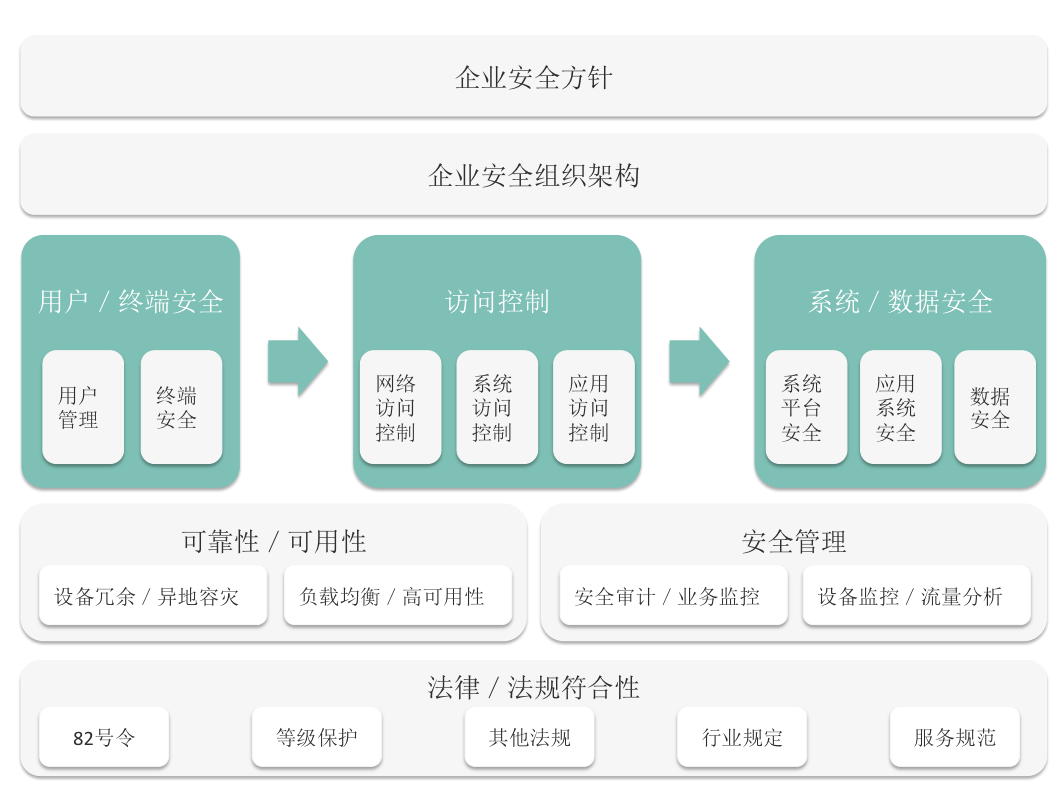

PTS通过多年的实践积累,总结了一套完整的解决方案,为用户解决直接面对的安全威胁,更重要的是,它通过一套系统的方法,协助用户建立企业信息安全的技术和管理体系,贯彻信息安全建设的生命周期,并具备应对任何安全挑战的能力。
基础网络架构解决方案建立在网络生命周期的基础上,该周期包括准备、规划、设计、部署、运营和优化6个基本阶段,华讯在充分调研和理解客户需求的基础上,确保客户在网络生命周期的各个阶段都获得所需的支持服务。
今天,在协作和Web 2.0技术的推动下,互联网将对我们的业务和生活带来前所未有的影响。在新的IT发展背景下,服务是最多提到的一个名词。新业务、新应用、新技术发展、业务系统整合的最终目的,是进一步完善和提高服务能力和服务水平,提升客户对服务的体验水平和客户满意度。
服务导向网络架构的提出,就是要加速应用、业务流程和网络资源之间的使用和融合,并使 IT 能够为企业和客户提供更好的服务。这就要求业务、应用开发、系统和网络各部门人员不再是以往串行的工作模式,而是要求人员之间进行更有效的相互沟通,加强互动,企业网络架构设计人员在新的业务、应用模式提出的初期阶段介入其中,并提供相关的指导意见,使得新的业务和应用模式能够符合企业网络架构和安全规范。同时创新的业务和应用模式也可能要求网络必须发生相应的调整和改变,这种改变甚至可能是巨大的,以符合企业整体信息架构的需要。

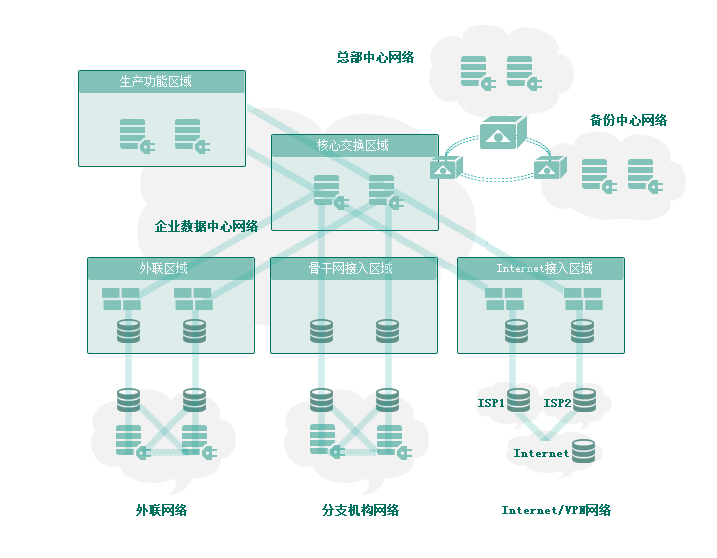

在今天数据大集中的背景下,企业建立自己的数据中心,用于存放企业关键数据,运行企业核心业务。数据中心既是企业的业务处理中心、信息资源中心,同时也成为了企业完整基础网络架构的中心。企业的其他部分网络,这包括总部中心网络、分支机构网络、第三方单位外联网络、Internet/VPN网络等,都存在接入到数据中心网络的需求,获取数据中心提供的相关服务。

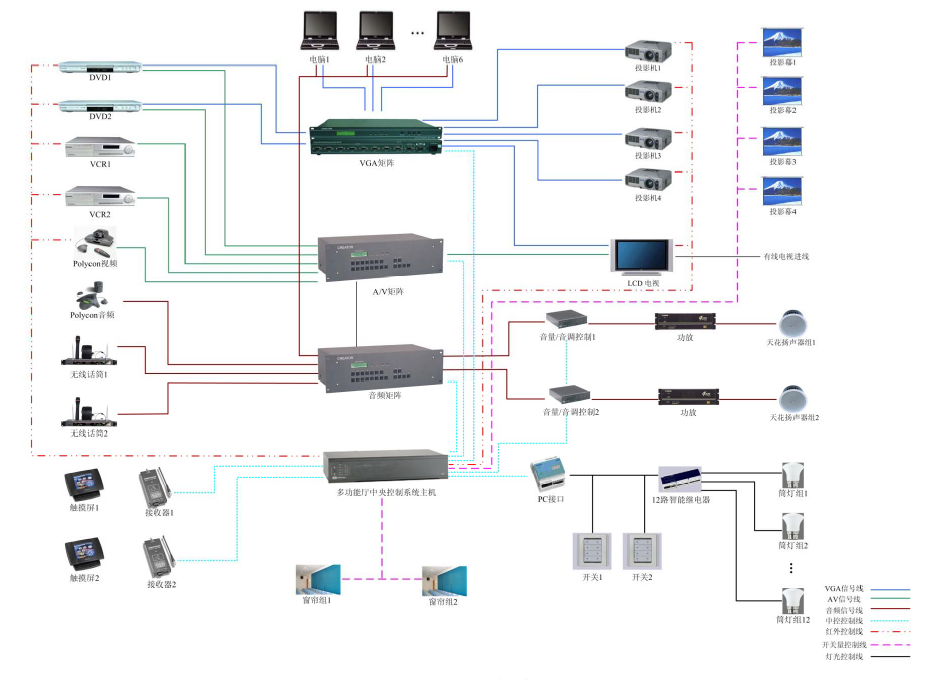

多媒体会议室是个可以满足召开各种报告会、演讲会、讨论会议、学术交流会等需要的平台。可召开多语种同声传译国际会议;可以实现组织收看重要电视节目、DVD/VCD等影片资料等。实现视频高清晰显示和音频的环绕声播放(数码影院);接入远程多媒体会议系统终端后可以召开远程电视电话会议;满足举办舞台文艺演出的需要,舞台灯光效果满足演出的专业要求;实现摄像自动跟踪会议发言人进行发言人的实时特写,实现会议直播功能;扩声场地有较高的语言清晰度、无明显回音、颤动回声和声聚焦等音质缺陷;声音与频响覆盖均匀;实现整个会场内大屏、信号切换、电源控制等系统的统一管理与控制。
设计步骤:
1、积极了解用户的需求;
2、了解现场的具体情况;
3、确定适合用户的产品;
4、开始搭建解决方案;
5、通过仿真软件,反复验证方案的可靠性,通过专业的技术验证方案有无漏洞;
6、将完善的方案提交给用户。

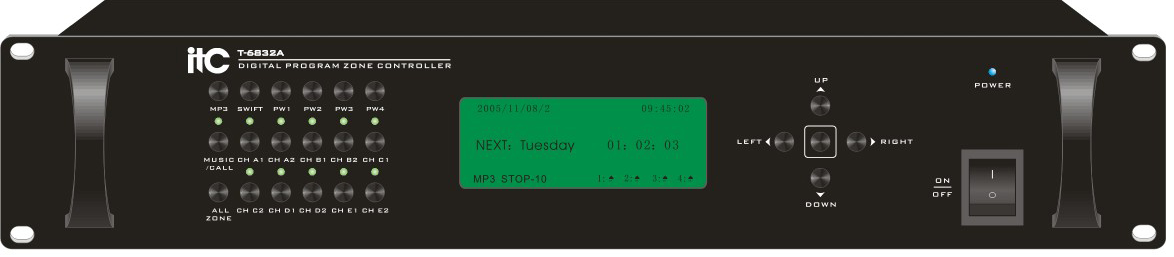

公共广播系统属于扩声音响系统中的一个分支,而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。所以公共广播系统最终效果涉及合理、正确的电声系统设计和调试,良好的声音传播环境(建声条件)和精确的现场调音三者最佳的结合,三者相辅相成缺一不可。
公共广播系统设计通常都从声场开始(即扬声器的放置位置),然后再向后推进到功率放大器、声处理系统,调音台、直至话筒和其他音源。这种逐步向后推进的设计步骤是十分必然的。因为声场设计是满足系统功能和音响效果的基础,它涉及扬声器系统的选型,供声方案和信号途径等。只有确定扬声器系统才能进行功率放大器驱动功率 的计算和驱动信号途径的确定,然后再根据驱动功率的分配方案进一步确定信号处理方案和调音台的选型等。
闭路监控系统
闭路监控系统的英文缩写是:CCTV(closed-circuit television), 闭路监控系统是一个跨行业的综合性保安系统,该系统运用了世界上最先进的传感技术、监控摄像技术、通讯技术和计算机技术,组成一个多功能全方位监控的高智能化的处理系统。闭路电视监控系统因其能给人最直接的视觉、听觉感受,以及对被监控对象的可视性、实时性及客观性的记录,因而已成为当前安全防范领域的主要手段,被广泛推广应用。

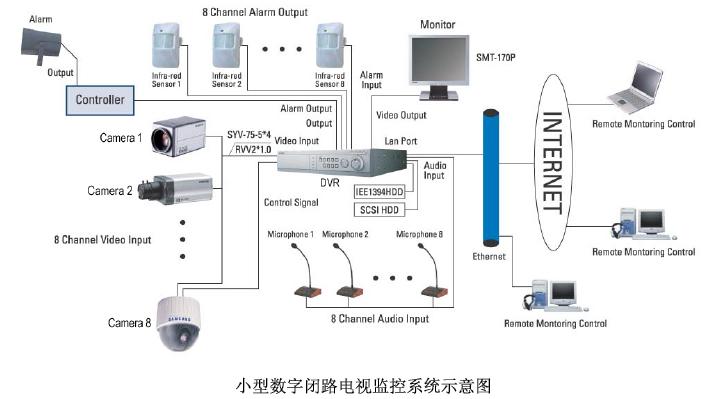

一个完整的闭路电视监控系统主要由前端音视频数据采集设备、传送介质、终端监看监听设备和控制设备组成。通过在监控区域内安装固定摄像机或全方位摄像机,对监控区域进行实时监控。通过传输线路将摄像机所收集到的信号传至图像分配器或放大器,然后再传入监视器,实现对监控区域的全面监视。
前端设备:是指系统前端采集音视频信息的设备。操作者通过前端设备获取必要的声音、图像及报警等需要被监视的信息。系统前端设备主要包括摄像机、镜头、云台、解码控制器、和报警探测器等。
传送介质:是将前端设备采集到的信息传送到控制设备及终端设备的传输通道。主要包括视频线、电源线和信号线,一般来说,视频信号采用同轴视频电缆传输,也可用光纤、微波、双绞线等介质传输。
控制设备:是整个系统的最重要的部分,它起着协调整个系统运作的作用。人们正是通过控制设备来获取所需的监控功能。满足不同监控目的的需要。控制设备主要包括音、视频矩阵切换控制器、控制键盘、报警控制器和操作控制台。
终端设备:是系统对所获取的声音、图像、报警等信息进行综合后,以各种方式予以显示的设备。系统正是通过终端设备的显示来提供给人最直接的视觉、听觉感受,以及被监控对象提供的可视性、实时性及客观性的记录。系统终端设备主要包括监视器、录像机等。
闭路电视监控系统是应用光纤、同轴电缆、微波在其闭合的环路内传输电视信号,并从摄像到图像显示构成独立完整的电视系统。它能实时、形象、真实地反映被监控对象,不但极大地延长了人眼的观察距离,而且扩大了人眼的机能,它可以在恶劣的环境下代替人工进行长时间监视,让人能够看到被监视现场的实际发生的一切情况,并通过录像记录下来。
门禁一卡通

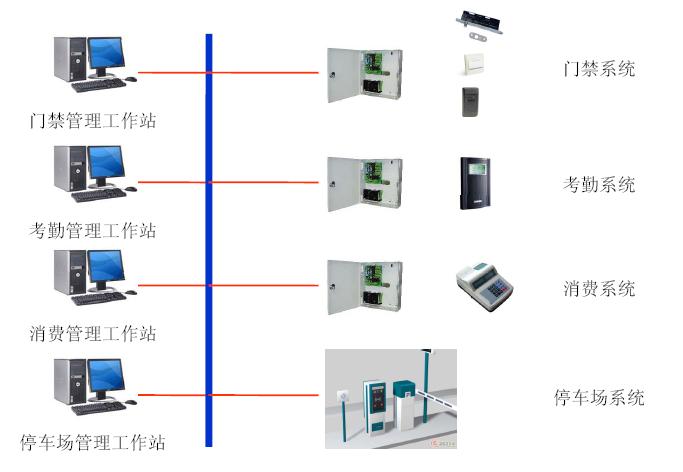

门禁系统顾名思义是对门进行管理的系统,它摈弃了传统的机械钥匙开锁方式,采用EM感应卡作为开锁钥匙,它集现代高科技的电脑技术、机电技术、先进的机械加工工艺与表面处理技术于一体,充分融入经典美学概念,是技术和艺术的完美结晶。通过这套系统,可以实现对人员权限的明确限定,无论是内部人员或外部人员,都可以通过对权限的设置清楚的界定可以自由进出的范围,并对人员的进出情况进行记录,以备查询。极大的解放了人员管理的压力,并可达到在提高安全度的情况下节约人力的效果。门禁系统管理由管理中心综合管理。加强安全防范,强化管理,改善服务,都具有极其重要的意义。所谓“一卡通”,就是在同一张卡上实现多种不同功能的智能管理,一张卡上通行很多的设备,而不是不同功能有不同的卡,不同的机在不同的卡上使用,例如万卡科技的一卡通就能实现一卡多用。
周界报警系统

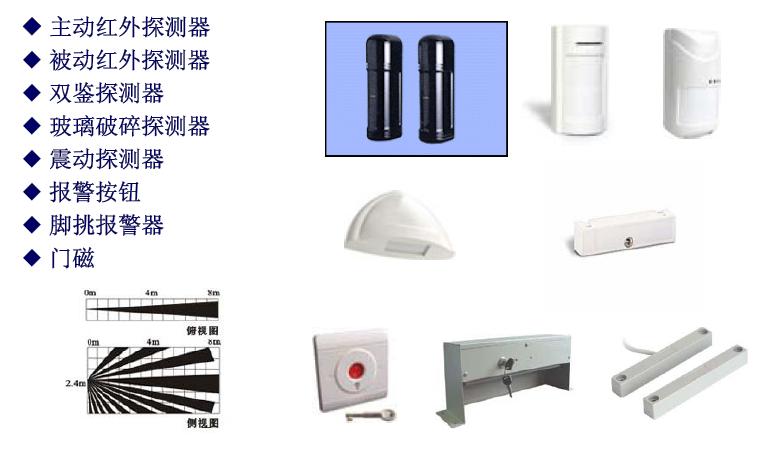

周界防越报警系统主要由设在被保护区周界(或围墙)上的检测装置(如红外收发器、振动传感器、接近感应线等),周界报警器及设在终端控制室的报警控制主机,以及各种报警联运装置和传输线路等构成。在布防状态下,一旦入侵者企图跨越周界(或转墙),即发生报警。终端控制室主机显示器上便可清楚地看到现场报警部位。这样利用周界防范系统就可实施对场区的封闭式保护。通常周界报警系统大多采用两种方案,一种采用主动红外对射报警设备,另一种采用周界感应电缆报警设备。
综合布线系统(Premises Distributed System,简称PDS)是一种集成化通用传输系统,在楼宇和园区范围内,利用双绞线或光缆来舆信息,可以连接电话,计算机,会议电视和监视电视等设备的结构化信息传输系统.PDS使用标准的双绞线和光纤,支持高速率的数据传输.PDS使用物理分层星型拓扑结构,积木式,模块化设计,遵循统一标准,使系统的集中管理成为可能,也使个信息点的故障,改动或增删不影响其它的信息点,使安装,维护,升级和扩展都非常方便,并节省了费用.
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连,也能使这些设备与外部相连接。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括:传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级.
仅就综合布线项目的系统集成而言,主要划分为设计、施工、测试验收3个主要阶,如图1-3所示。"方案论证"前为设计阶段,中间为施工阶段,"指标测试"之后为测试验收阶段。图中带有阴影的部分由网络集成商和工程监理承担,但也与网络布线息息相关。
1、勘察现场
主要任务是与客户协商网络需求,现场勘察建筑,根据用户提出的信息点位置和数量要求,参考建筑平面图、装修平面图等资料,结合网络设计方案对布线施工现场进行勘察,初步预定信息点数目与位置,进行主干路由和机柜的初步定位。勘察对象包括:建筑结构、机房(设备间)和配线管理间的位置、走线路由、电磁环境、布线设施外观以及对建筑物的破坏(如打过墙眼,等。还要考虑在利用现有空间的同时避开强电及其他线路,做出综合布线调研报吉。
2、规划设计
工程的规则设计将对布线全过程产生决定性的影响,因此,应根据调研结果对费用预算、应用需求、施工进度等进行多方面综合考虑,并着手做出详细的设计方案。在综合布线系统专业标准和法规的指导下,充分考虑网络设计方案对布线系统的要求,对布线系统总体进行可行性分析,如空间距离、带宽、信息点密度等指标分析,并对各个子系统进行详细设计。如果楼群正在筹建中,应当及时提出综合布线方案,根据整体布局、走线路由情况对建筑设计提出特定的要求,如楼与楼之间的主干通道连接、楼层之间通道的走线规格、管道预埋等,以便后面的施工顺利进行。如果布线系统设计方案存在重大缺陷,一旦施工完成,将造成无法挽回的损失。因此,应当由用户、网络方案设计人员、布线工程人员共同参与方案的评审。如果发现可能存在的问题,必须在方案修改后再进行评审,直到形成最终方案。
3、施工方案
根据布线系统设计方案确定详细施工细节(如布线路由、打过墙眼等),综合考虑设计实施中的管理和操作,指定工程负责人和工程监理人员,规划各料、各工以及内外协调施工组织和管理等内容。施工方案中需要考虑用户方的配合程度,对于布线方案对路面和建筑物可能造成的破坏程度最好让用户知晓并获得对方管理部门的批准。施工方案需要与用户方协商,且得到用户方的认可签字,并指定协调负责人予以配合。
4、经费概算
经费概算主要是根据建筑平面图等资料来结算线材的用量,计算布线材料费用、布线工具费用、人工费用和工期等。
5、现场施工

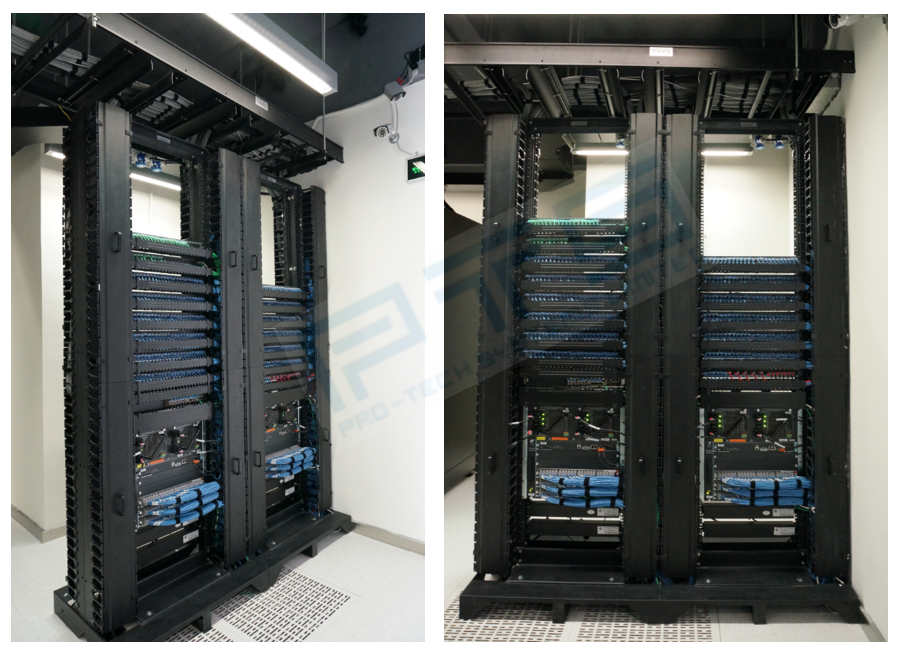

综合布线系统的实现阶段,主要包括土建施工:协调施工队与业主进行职责商谈,提出布线许可,主要是钻孔、走线、信息插座定位、机柜定位、制作布线标记系统等内容。技术安装:主要是机柜内部安装,打信息模块、打配线架。机柜内部要布置得整齐合理,分块鲜明,标识清楚,便于今后维护。不同品牌的产品可能有不同的打线专用设备。
施工现场指挥人员要有较高素质,应充分理解布线设计方案,并掌握相应的技术规范,必要时才能做出正确的临场判断。当装潢与布线同时开展是,布线应争取主动,早进场调查,把能做的事先做,如挖沟、打钻、敷设管道等,有计划的施工。一时无法解决的问题,设计人员必须尽快修改设计方案,早日拿出解决办法。
6、测试验收
根据相应的布线系统标准规范对布线系统进行各项技术指标的现场认证测试。信息点测试:一般采用12点测试仪,单人可以进行,效率较高,主要测试通断情况,深层测试通常可用FLUKEDSP-叫00O或DTX线缆测试仪,根据TSB一67标准,对接线图(WireM印)、长度(Len拙)、衰减量(AMenu啪on)、近端串音(NEXT)、传播延迟(PropagationDelay)等多方面数据进行测试,并可联机打印测试报告。
负载试验:即加载网络设备后进行部分网络连通性能抽测。
·最后是竣工验收审核以及技术文档的移交。
7、文档管理
工程验收完后,必须提供给客户验收报告单,内容包括材料实际用量表、测试报告书、机柜配线图、楼层配线图、信息点分布图以及光纤、语音和视频主干路由图等,为日后的维护提供数据依据。
8、布线维护
当综合布线系统的通信线路和连接硬件出现故障时,应当快速作出响应,提供现场维护,排除故障点,并根据客户需要对现有布线系统进行扩充和修改。
